Rozdzielacze hydrauliczne — serie, schematy i dokumentacja
Poniżej znajdziesz materiały dotyczące rozdzielaczy sterowanych elektrycznie, hydraulicznie i mechanicznie. Wybór rozpocznij od pełnego kodu wykonania i symbolu hydraulicznego; sama nazwa serii lub wielkość NG nie wystarcza do potwierdzenia zamienności.
W starszych katalogach i na tabliczkach występują nazwy Eaton / Vickers. Aktualnych informacji produktowych szukaj także w Danfoss PowerSource. Porównaj pełny numer części — sama zmiana marki nie potwierdza zamienności.
Szukasz części po kodzie?
Wybierz producenta. Indeksy prowadzą od oznaczenia do dokumentacji PDF, wskazówek doboru i właściwej karty części w sklepie.
Od dokumentacji do konkretnego kodu części
Poniższe odnośniki łączą dokumentację z konkretnymi kartami w sklepie. Katalog serii obejmuje różne wykonania: przed zamówieniem porównaj pełny kod, wersję dokumentu i wyposażenie elektryczne. Bieżącą cenę i dostępność sprawdzisz w sklepie.

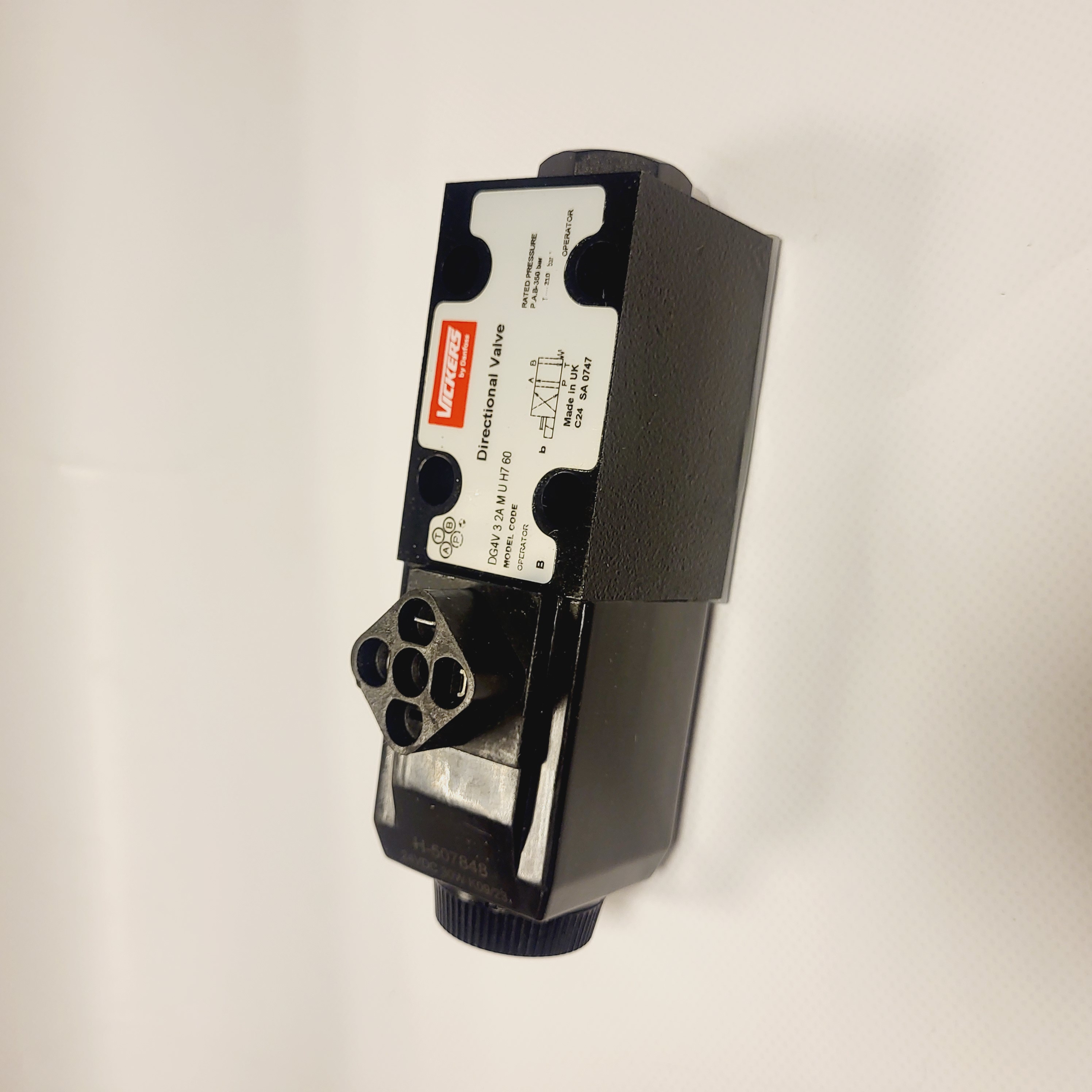

- Danfoss / Vickers DG4V32CMUH760 · 529760
Dokumentacja części (PDF) · Zobacz ten kod w sklepie - Danfoss / Vickers DG4V32BMUH760 · 859210
Dokumentacja części (PDF) · Zobacz ten kod w sklepie - Yuken DSG-01-2B2-D24-70-L
Katalog serii DSG-01 (PDF) · Zobacz ten kod w sklepie - Yuken DSG-01-3C2-A240-70
Katalog serii DSG-01 (PDF) · Zobacz ten kod w sklepie
Rozdzielacze hydrauliczne sterowane elektryczne
Eaton Vickers DG4V, KDG4V, Yuken DSG, DSHG, DSHGN
Zebrana dokumentacja obejmuje rozdzielacze Yuken DSG-01, DSG-03, DSHG-03, DSHG-04, DSHG-06 i DSHG-10 oraz Danfoss / Vickers: DG4V-3M, DG4V-3, DG4V-5, DG5V-7, DG3V-7, DG5V-8 i DG3V-8. Starsze katalogi i tabliczki mogą posługiwać się nazwami Eaton lub Eaton Vickers. Dla sterowania proporcjonalnego sprawdź materiały Yuken ELDFG i ELDFHG oraz Vickers KBS1, KBH1, KDG4V i KBDG4V. Parametry, interfejsy i funkcje monitorowania zależą od konkretnego wykonania; sama nazwa rodziny nie potwierdza zamienności.
Rozdzielacze sterowane elektrycznie - bezpośrednio NG6-NG10
Yuken DSG-01/03, Eaton Vickers DG4V-3/5
ATEX Eaton Vickers DG4V-3S, DG4V4
Yuken DSG-01/03, Eaton Vickers DG4V-3/5
ATEX Eaton Vickers DG4V-3S, DG4V4
W rozdzielaczu sterowanym bezpośrednio elektromagnes przemieszcza główny suwak. W rozdzielaczu sterowanym pośrednio elektromagnes przesterowuje mniejszy zawór pilotowy, który kieruje olej do przemieszczenia suwaka głównego. Dla wybranego modelu sprawdź ciśnienie pilota, sposób odprowadzenia oleju i specyfikację elektryczną.

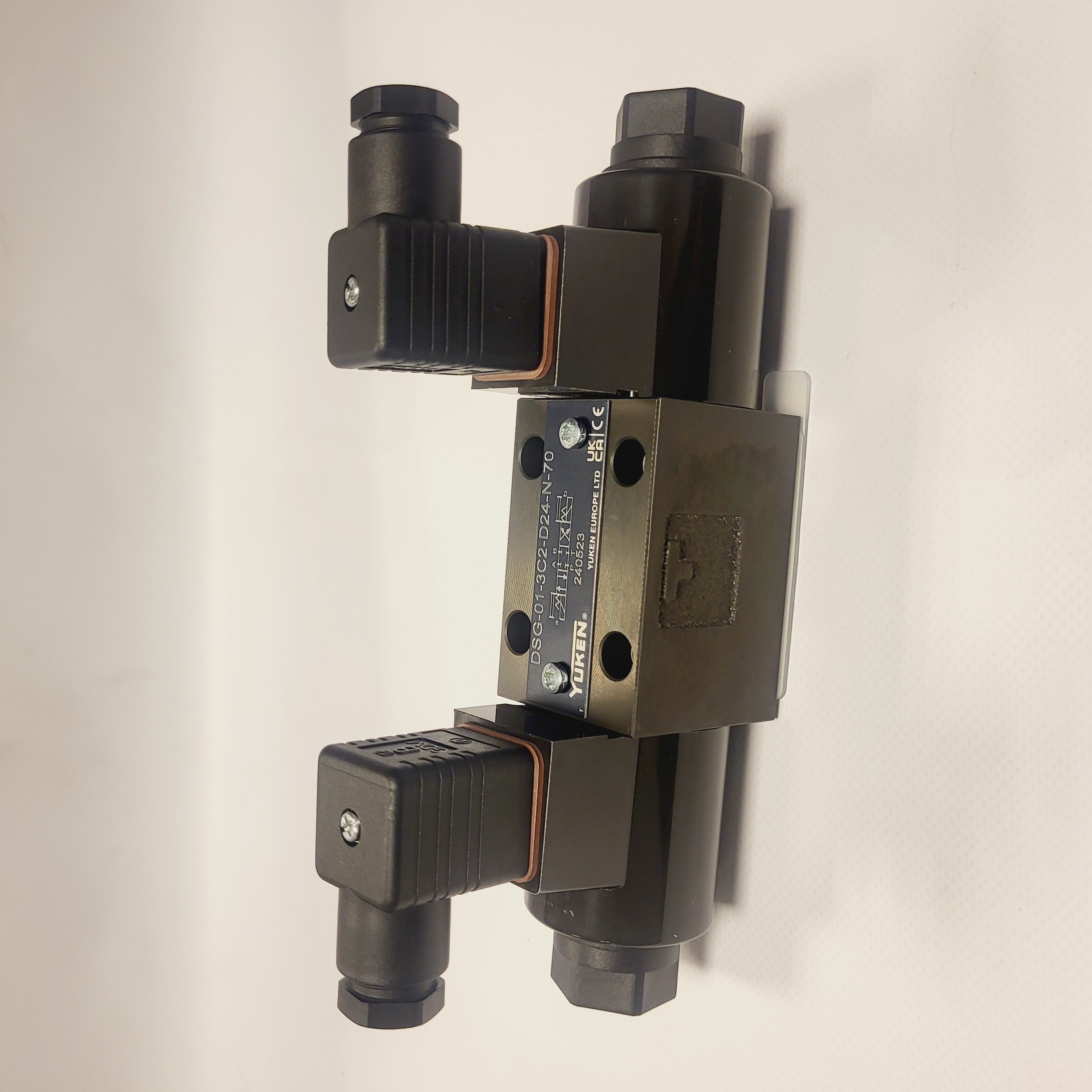

Dokumentacja rozdzielaczy NG6 i NG10 obejmuje m.in. Vickers DG4V-3 / DG4V-5 oraz Yuken DSG-01 / DSG-03. Przykładowe pełne oznaczenia to DSG-01-3C2-D24-N-70, DSG-01-3C4-D24-N-70, DSG-01-3C3-D24-N-70, DG4V36CMUH760, DG4V32CMUH760 i DG4V30CMUH760. Przy doborze porównaj symbol suwaka, napięcie, złącze i pełny kod; bieżącą ofertę sprawdzisz w sklepie.

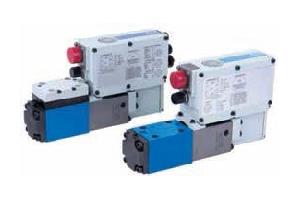

Przy rozdzielaczach proporcjonalnych i rozwiązaniach o charakterystyce serwo porównaj charakterystykę przepływu, sygnał sterowania, dynamikę i sprzężenie zwrotne. Materiały obejmują m.in. Vickers KBS1-03/05, Yuken ELDFG oraz Vickers KFDG4V-3, KFTG4V-3, BFDG4V-3 i KBFTG4V-3. Interfejsy elektryczne i opcje komunikacji zależą od wersji zaworu oraz elektroniki.
Wykonania specjalne rozdzielaczy NG6–NG10 wymagają sprawdzenia cech i ewentualnych certyfikatów dla dokładnego kodu. W dokumentacji występują m.in. Vickers DG4V-3S/3M, DG4V4 oraz Yuken EDFG-01.
Rozdzielacze sterowane elektrycznie - wersja szczelna Eaton DG3VP-3, DG4VP-3, CVUA-6
Rozdzielacze sterowane elektrycznie - pośrednio NG10-NG32
Yuken DSHG-03/4/6/10, Eaton Vickers DG3V, DG5V
Yuken DSHG-03/4/6/10, Eaton Vickers DG3V, DG5V
Rozdzielacze suwakowe NG10-NG32
Eaton Vickers DG3V, DG5V, Yuken DSHG-03/4/6/10
Rozdzielacze suwakowe proporcjonalne i servo NG16-NG22
Eaton Vickers KBH1-05/8, Yuken ELDFHG
Rozdzielacze sterowane hydraulicznie NG16-NG32
Yuken DHG
Yuken DHG
Rozdzielacze Yuken DHG wykorzystują hydrauliczny sygnał sterujący. Mogą być stosowane w odpowiednich układach bez sterowania elektrycznego albo tam, gdzie maszyna zapewnia wymagany sygnał pilotowy. Sprawdź wymagania ciśnienia sterowania i montażu.
Rozdzielacze sterowane mechanicznie NG6-NG32
Yuken DMG, DMT
Yuken DMG, DMT
Rozdzielacze Yuken DMG i DMT są sterowane mechanicznie. Przy doborze do prostego obwodu lub wymianie w istniejącej maszynie porównaj mocowanie, sposób uruchamiania oraz funkcję hydrauliczną.
Rozdzielacze z monitoringiem położenia suwaka NG6-NG32
Yuken DSHGN-04/6/10, Eaton Vickers DG4V-3/5-S7/S9
Yuken DSHGN-04/6/10, Eaton Vickers DG4V-3/5-S7/S9
Monitoring położenia suwaka może dostarczać sygnał o pozycji zaworu. Jego rolę w układzie bezpieczeństwa określa projekt sterowania i ocena ryzyka danej maszyny. Samo wyposażenie rozdzielacza w czujnik nie potwierdza właściwości bezpieczeństwa całego układu.
Eaton Vickers
DG4V-3-S7, DG4V-3-S9
Eaton Vickers
DG4V-5-S7, DG4V-5-S9
Jakie dane przygotować do doboru?
- Pełny kod rozdzielacza i symbol położeń suwaka.
- Wielkość montażowa oraz sposób sterowania.
- Napięcie i rodzaj zasilania cewki, jeśli występuje.
- Przepływ, ciśnienie pracy i wymagania istniejącego układu.
Prześlij oznaczenie części i opis zastosowania. Dane wykonania potwierdzimy na podstawie właściwej dokumentacji.
